压差旁通阀

产品型号：W817 / W837

巨瀚阀门的W817/837型压差阀,是全自动、液压控制阀门。它设计用于维持两个管线之间的压力差,以避免因为其他阀门动作或需求量的变化引起管线压力差超过系统承受的范围。压差增加时阀门会打开,压差下降时会自动关闭。

如果选择了可选的止回特征,当反向压力产生时,回流的液体会进入上气室使阀门关闭,阻止液体回流。

Product Highlights

产品亮点

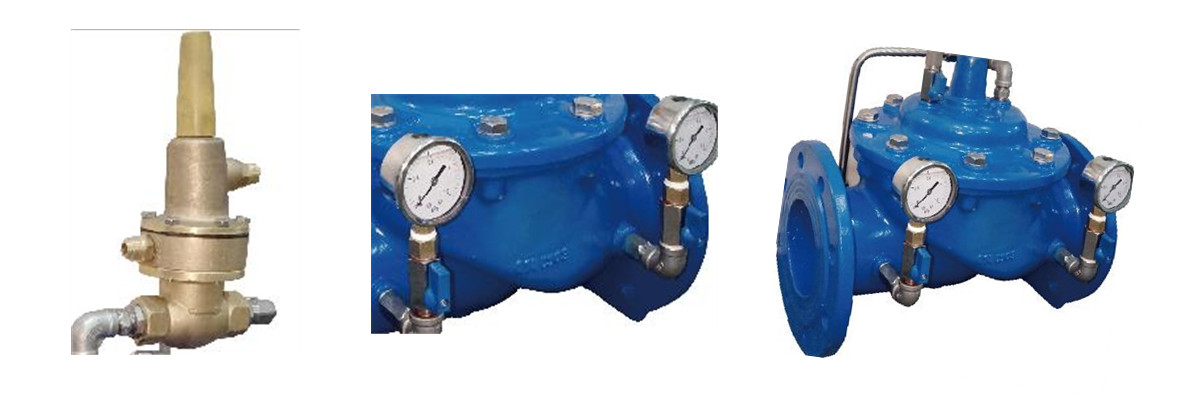

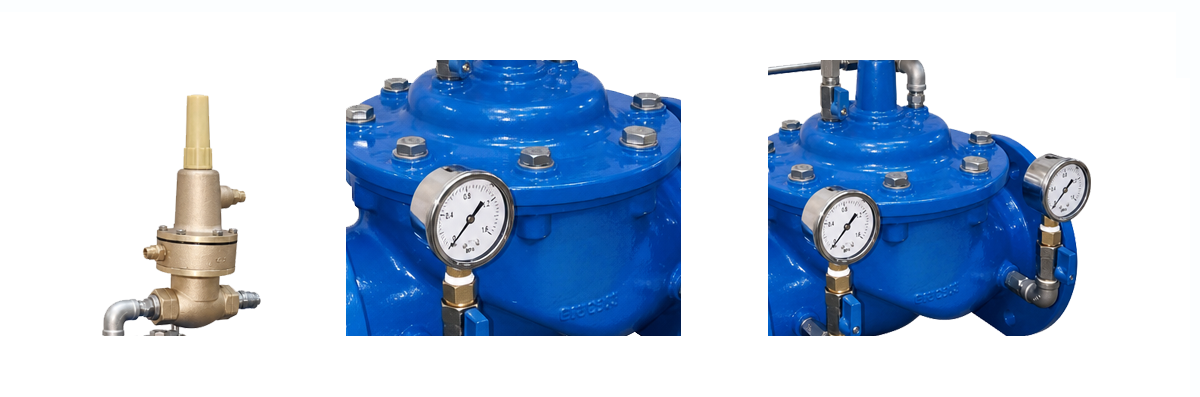

精确的压差控制，易于调整和维护，优异、可靠的密闭性能，配管装有过滤装置,防止堵塞。

Product parameters

产品参数

工作压力等级	接口形式与标准	温度、介质	Pilot参数
PN10 / PN16 / PN25/ 150LB / 10K / 16K	法兰连接，符合:GB /ANSI/ BSEN/ISO/DIN/JIS	0℃ ～ 80 ℃ 常温水	调压范围：0.2~2.5 kg/cm², 5~9 kg/cm²,

Applications

产品应用

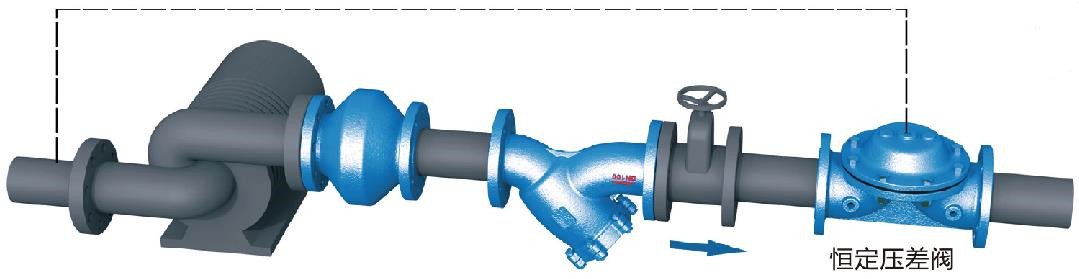

压差旁通阀可以维持通过离心式水泵流量的压力差，不管上游供给或下游需求的如何变化，可以始终维持压力差稳定在一定范围内。通过控制离心式水泵两端压力差，就可以控制水泵的流量。

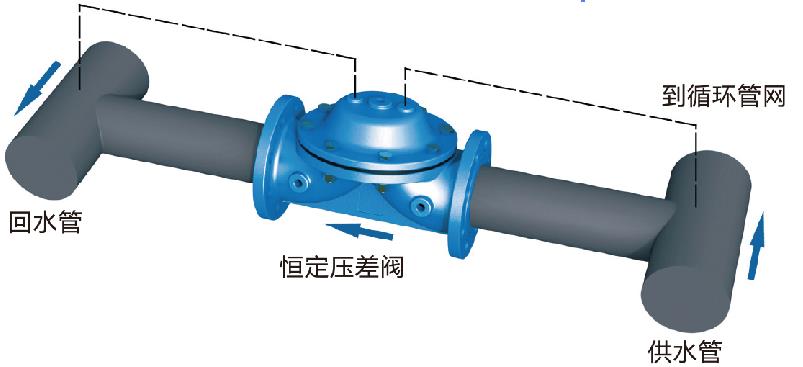

安装W817/W837压差旁通阀于循环水系统中，如图所示。可以确保供给管道与回流管道之间的压力差，且不管流量如何变化，供给压力如何变化，两管道间的压力差是恒定的。
